抽汽蓄热调峰应用方案

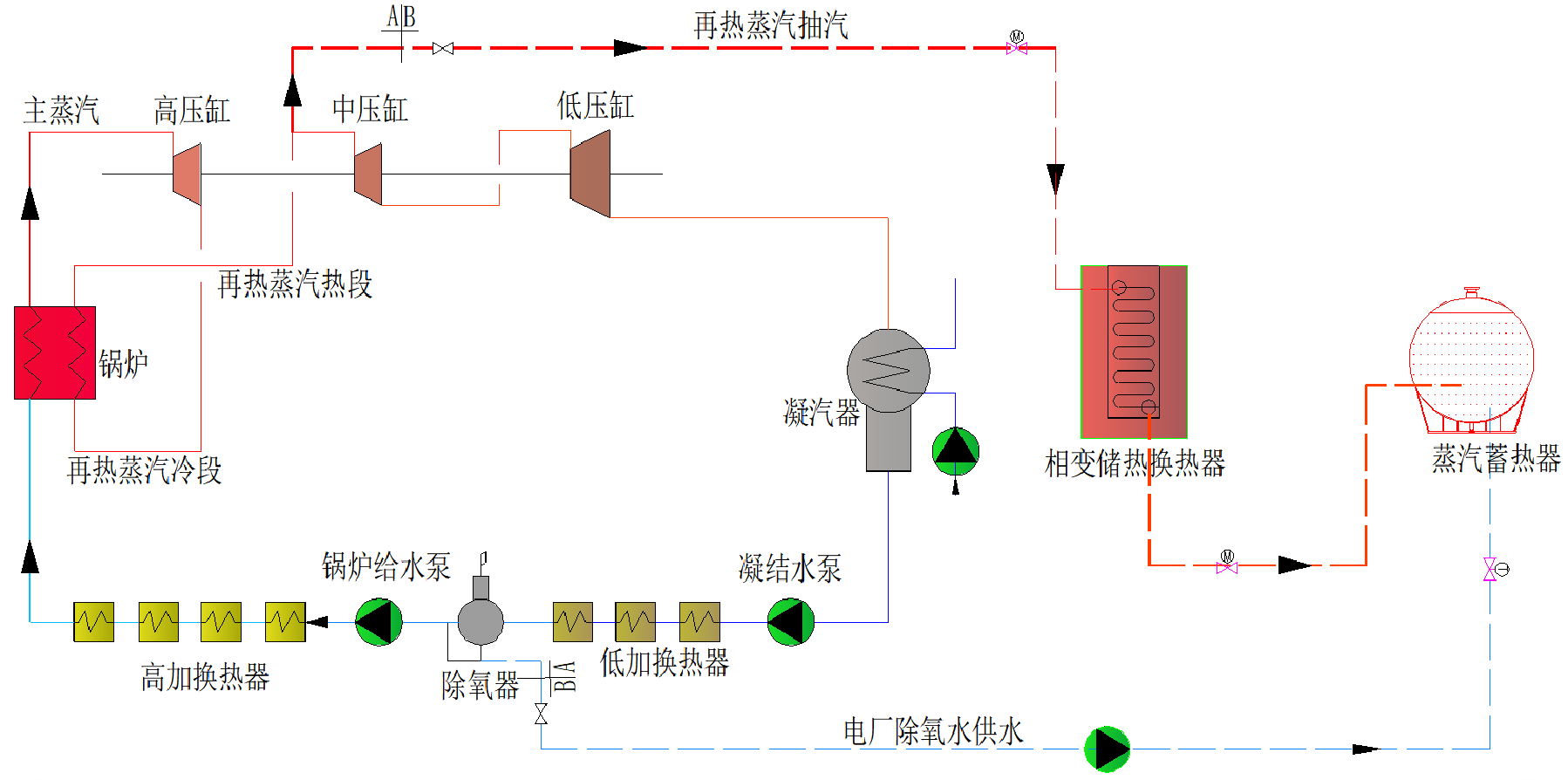

一、典型应用场景——蒸汽冷凝蓄热,在蓄热过程中抽出的蒸汽完全被吸收存储。
(1)蓄热阶段:火电机组调峰时,从选定位置抽取高温蒸汽经相变模块蓄热,将热量存储在相变材料内,经相变蓄热模块降温后的蒸汽送入蒸汽蓄热罐,以饱和水的形式存储在蒸汽蓄热罐中,达到机组降负荷目标。
(2)放热阶段:非调峰时段,蒸汽蓄热罐中的饱和水经闪蒸产生饱和蒸汽,饱和蒸汽按照蓄热相反方向流经高温相变蓄热模块过热,产生过热蒸汽外供,实现机组顶峰目标。
二、典型应用场景——过热显热蓄热,在蓄热过程中抽出的蒸汽仅吸收过热段的显热,降温后外供。
(1)蓄热阶段:火电机组调峰时,从选定位置抽取高温蒸汽经相变模块蓄热,将热量存储在相变材料内,经相变蓄热模块降温后的蒸汽经汽水换热器将热量传递给蓄热循环水,以饱和水的形式存储在蒸汽蓄热罐中,达到机组降负荷目标。
(2)放热阶段:非调峰时段,蒸汽蓄热罐中的饱和水经闪蒸产生饱和蒸汽,饱和蒸汽按照蓄热相反方向流经高温相变蓄热模块过热,产生过热蒸汽外供,实现机组顶峰目标。
以上解决方案适用于:
(1) 火电厂纯凝机组抽汽蓄热调峰,产生热水/蒸汽返回系统做功;
(2) 火电厂供暖机组抽汽蓄热调峰,产生热水供暖;
(3) 火电厂供蒸汽机组抽汽蓄热调峰,产生蒸汽外供;
(4) 核电厂抽汽蓄热调峰,产生热水/蒸汽外供或回系统做功。
